产品名称：OTSUKA大冢-高速近场配光测量系统GP-7series600

是光源单体和光学材料的配光的装置.。
·实现颠覆配光测定常识的测定时间10分钟！
·1次测定可以捕捉到所有空间的照度！
·其他公司光学设计软件也能处理的数据形式！
·收纳在1.5m角的紧凑的装置尺寸！
·一般的IES格式的配光数据也可以输出！
从光源的配光测量到透镜和胶片等材料的光学特性，这台装置可以被广泛地评价。

特长
与传统方法相比，测量速度显着缩短(大约10分钟)。
一次测量，计算各种条件下的测量结果。
通过二维亮度传感器进行近场测量。
通过在暗箱内设置，不需要暗室设备。
通过独自的照度·光度计算算法实现高S/N比。
可以计算出任意位置·距离的照度·光度。
可与任意光线数据和IES格式的光学模拟软件配合使用。

OTSUKA大冢-高速近场配光测量系统GP-7 series 600OTSUKA大冢-高速近场配光测量系统GP-7 series 600OTSUKA大冢-高速近场配光测量系统GP-7 series 600OTSUKA大冢-高速近场配光测量系统GP-7 series 600OTSUKA大冢-高速近场配光测量系统GP-7 series 600OTSUKA大冢-高速近场配光测量系统GP-7series600OTSUKA大冢-高速近场配光测量系统GP-7series600OTSUKA大冢-高速近场配光测量系统GP-7series600OTSUKA大冢-高速近场配光测量系统GP-7series600OTSUKA大冢-高速近场配光测量系统GP-7series600
测量项目
亮度光线数据。
光照度·光度·配光数据。


用途
汽车前灯和房间灯等灯火器。
路灯、投光机和聚光灯。
LED封装(紫外、可见、红外)、芯片、模块。
显示屏视角特性，如液晶和有机EL。
红外线传感器的配光特性。
光学材料(如镜头和反射器)的特性

サンプルに液晶ディスプレイを用いて配光测定システム GP-7より测定を行うと、得られる辉度配光特性は液晶の视野角特性となります。2次元辉度センサーはサンプルである液晶ディスプレイの表面を测定しているので、一度の测定でサンプル表面の多数の情报を得ることができます。裸眼用3Dディスプレイの测定への応用が可能です。

液晶パネルの视野角特性（3D表示） 液晶パネルの视野角特性

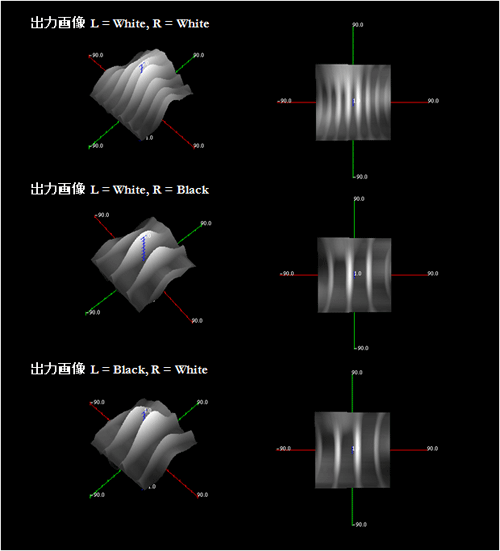

 裸眼3D液晶パネルの视野角特性（3D表示） 裸眼3D液晶パネルの视野角特性

自动车のヘッドライトは光の方向をレンズや反射板で制御しており、决められた距离でその照度やパターンを评価する必要があります。従来の测定では25 m 离れた位置に検出器を设置し、ゴニオメータに载せたランプを回転させて配光特性を测定していました。GP-7では近距离でランプの辉度配光特性を测定し、それをもとに任意の距离での照度をシミュレーションにより求めることで、1度の测定で评価したい距离を自由に変更することが可能です。

GP-7で算出した路面照度と壁面照度

一般照明器具に対しても、2次元辉度センサーを用いた测定は有効な手段です。省スペース化がはかれるとともに、スポットライトのように距离によって配光特性が异なるサンプルでは、1度の测定により、测定から得られた辉度配光特性をもとに、任意の位置での配光特性や照度特性を得ることができます。
