        产品中心
        所在位置: 首页> 产品目录> 大冢电子>
        产品详情
        • 产品名称:苏州代理OTSUKA光谱干涉晶片测厚仪SF-3

        • 产品厂商:其它品牌
        • 产品价格:0
        • 折扣价格:0
        • 产品文档:
        你添加了1件商品 查看购物车
        简单介绍:
        在晶圆等的研磨和抛光过程中,晶圆和树脂的厚度以超高速和高精度非接触式测量。
        详情介绍:
        特殊长度
        • 光学非接触和非破坏性厚度测量是可能的
        • 实现高测量再现性
        • 可以进行高速、实时的抛光监控
        • 实现长 WD(工作距离)并易于集成到设备中
        • 使用来自主机设备的 LAN 由 TCP / IP 通信控制
        • 可进行多层厚度测量
        • 可以测量每层临时晶圆(临时键合晶圆)的厚度。

        5个特点

        测量项目
        • 厚度测量(5层)

        采用
        • 各种晶圆(硅等复合晶圆)的厚度测量
        • 融入研磨、抛光、粘合等各种工艺
        • 晶片以外的厚膜构件的厚度测量

        并入半导体工艺的示例
        ■ CMP工艺

        ■ 临时粘合

        ■ 背磨

        ■ 湿法蚀刻

        规格

        SF-3 规格

        * 1:测量初始参考样品 AirGap 约 1000 μm 时的相对标准偏差 (n = 20)
        * 2:使用 WD80 mm 探头时的设计值

        设备配置

        选项

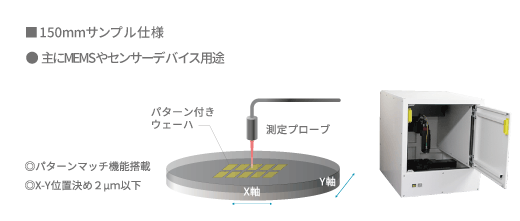

        ■ 150 mm 样品规格

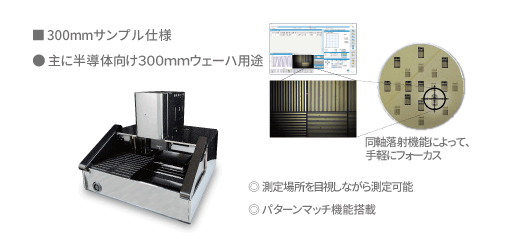

        ■ 300 mm 样品规格

        ■ 共同特点

        • 对齐精细图案并提供晶圆厚度和各种厚度信息
        • 搭载高精度XY定位平台(2μm以下),实现高精度定位。
        • 兼容非晶圆形状
        • 您可以检查测量点周围的视野
        测量示例
        带有支撑晶圆的临时键合晶圆

        Φ300 mm硅片厚度测量
